照明设计的十五大步骤—万业分享

摘要:体育馆照明是一个非常科学的技术,严谨的技术。万业照明在进行体育场馆照明设计时,都会充分考虑赛时与赛后的照明设施的综合利用和运营。为提高体育场馆照明的设计质量,保证体育场馆照明符合使用功能的要求,要做到整体规划、安全适用、技术先进、经济合理、节约能源。

关键词:体育照明 照明设计 设计标准 设计方案 照明标准 球场灯 高悬挂荧光灯 LED灯 金卤灯 羽毛球场灯 网球场灯 足球场 羽毛球场专用灯 羽毛球场灯


                             1、照明标准

  目录                    2、常用灯具

                             3、了解更多


一、分析图纸,了解设计

小万拿到体育馆的图纸后一般会分析体育馆的功能,以及场地的布局,同时根据不同的功能查相关的规范。

二、安装定位

确定体育馆灯具安装位置,这一步非常重要,是以后进行照度计算的基础。一般体育馆的照明灯具大部分会安装在马道上,所以一般应根据马道的位置设计灯位。

三、体育场馆的照明标准

羽毛球场照明标准

羽毛球照明标准

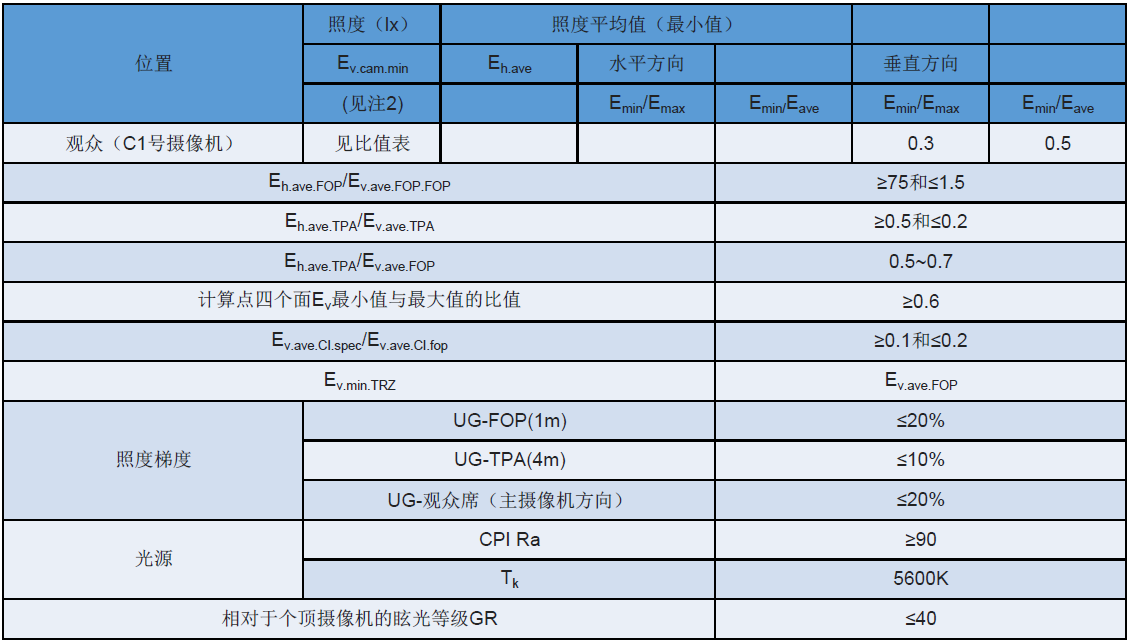

奥运会关于篮球、排球场地照明标准

奥运会关于篮球、排球场地照明标准

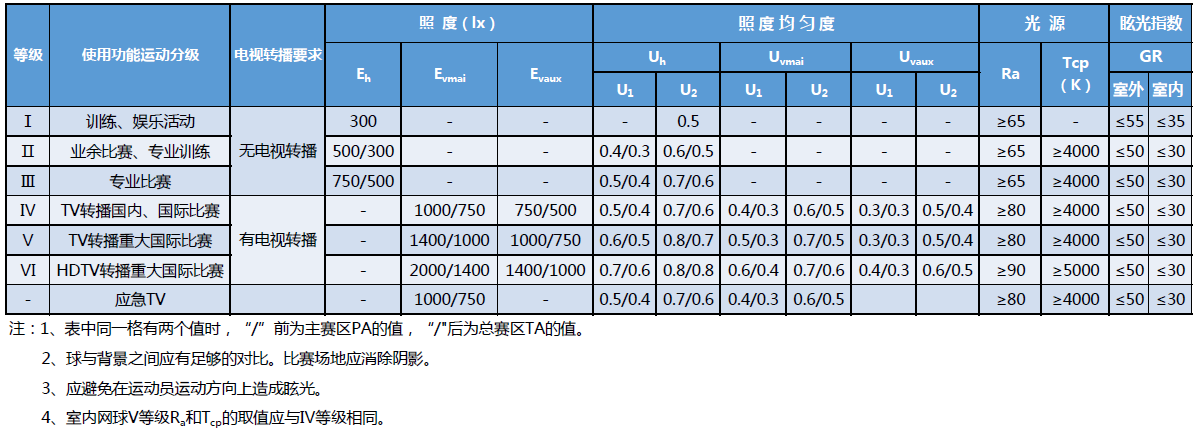

网球场照明标准

NO.04网球场照明.室内照明

足球场照明标准

NO.03足球场照明.室外照明

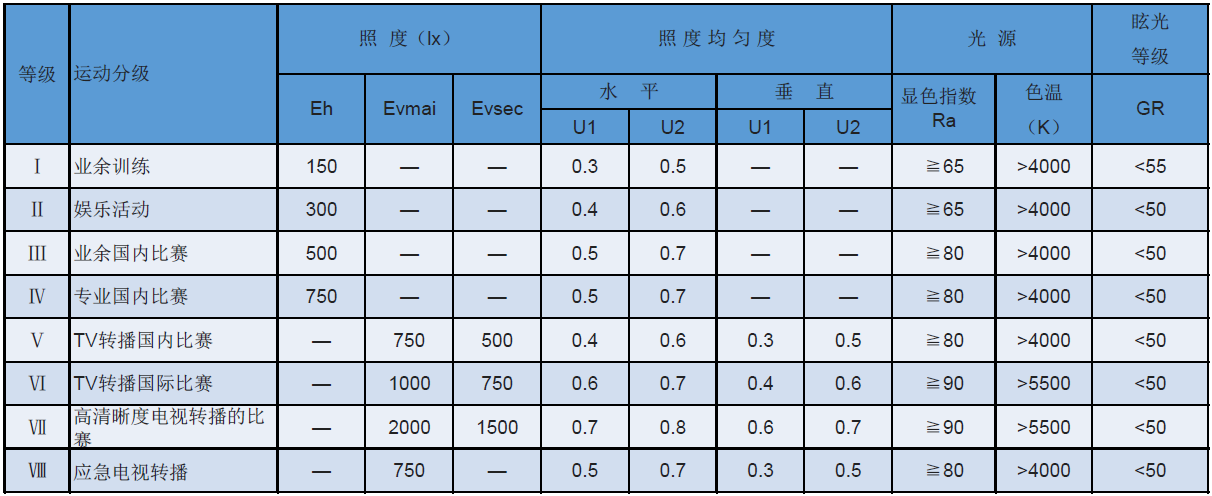

田径场地照明标准

NO.16田径场地照明.室外照明标准

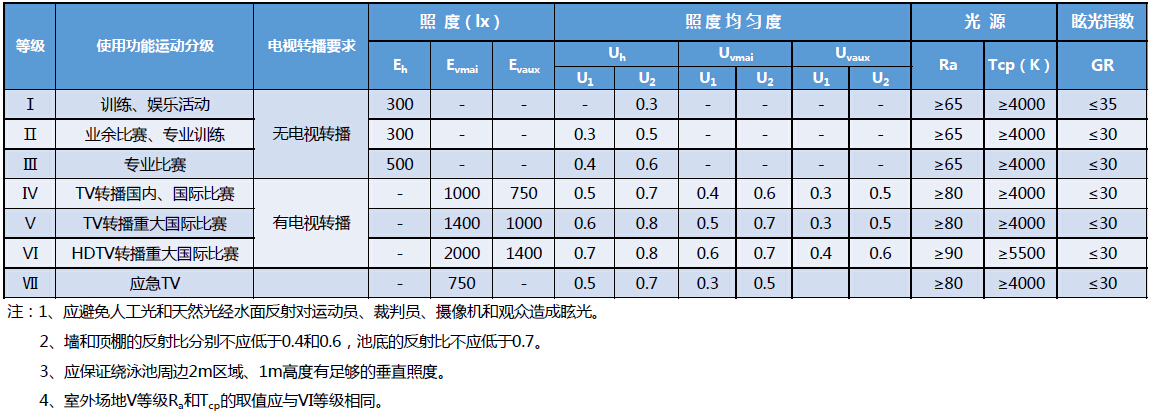

游泳池照明标准

NO.05游泳馆照明标准

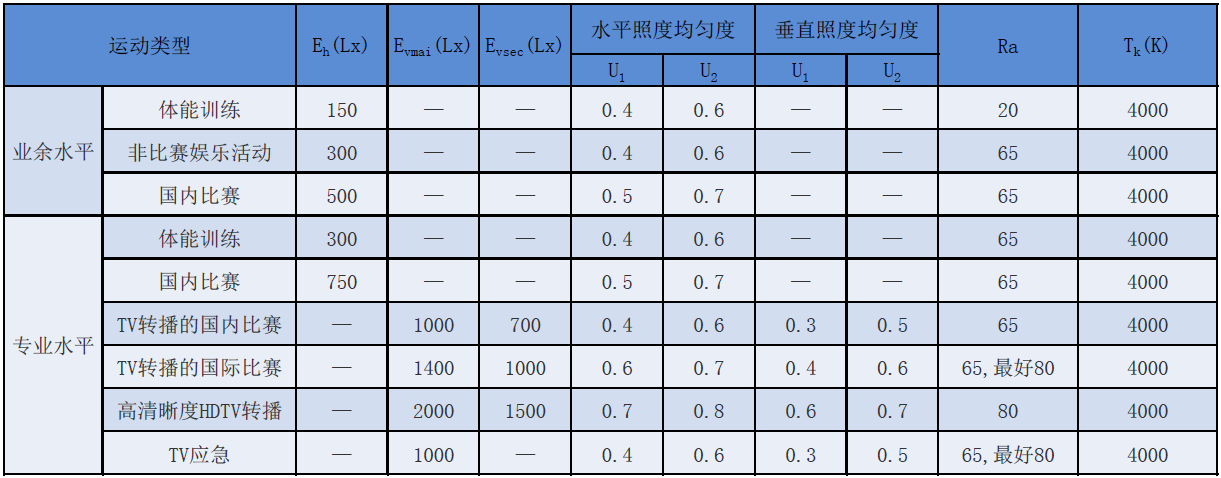

GAISF兵乓球照明标准

GAISF兵乓球照明标准

四、常用灯具

万业照明为您推荐体育场馆专用灯具:

高悬挂荧光灯高悬挂LED灯具性能特点:独有的反射器设计,效率可达90-95%;更多灯管配置数量选择,便于灵活布灯和配光设计,实现节能的最大化;配合专业高悬挂长寿命荧光灯管,实现更高流明维持率和更长寿命;高效节能,与传统HID灯具相比,节能可达50-60%。该灯具在舒适、照度、眩光上均优于其它类型灯具,能够为客户带来专业、舒适有照明环境同时此款灯具还适用于室内网球场照明、室内篮球场照明、羽毛球场照明、室内综合场馆照明等室内运动场馆。

球场专业投光灯性能特点:灯具轻便,配有容易搬运的手柄,同时配有360º调节的安装支架;同时配有精确的瞄准器配件,安装在灯体的顶端或低端;环境温度:可适应室内外常规天气使用;通过逐步改进,灯具的发光效率及光的有效利用率大大提高;独特椭圆形光学系统配合新型光源,保证整体效率具有高的可靠性,低眩光和最佳的照明水平,外观紧凑美观,风阻系数小,重量轻。灯具具有独特设计的配光曲线;光束精准、多种配光、瞬间启动等特点。

高效泛光球场LED灯具性能特点:专利“鳍片式”散热结构设计LED散热面积更大,热导性能更佳,不但有效降低了LED结点升温,而且光衰更低寿命更长,同时产品重量更轻、安全使用性能极高,是市场上适合体育照明使用的高科技LED灯具产品。

五、摄像机位的确定

根据不同的场地位置,摄像机机位的确立根据国家标准规范,应基本确立一个主摄像机和两个副摄像机机位。还有一些拍摄特殊镜头的机位,不作重点考虑。

 六、应出具的图纸(万业照明以篮球场举例)
根据不同级别模式应出具不同的照度分析图纸,

1、HDTV转播重大国际比赛模式

     ①应出篮球场的水平照度模式

     ②应出篮球场的垂直照度模式

     ③应出每个机位的眩光分析图

     ④FOP照度分析

2、TV转播重大国际比赛模式

     ①应出篮球场的水平照度模式。

     ②应出篮球场的垂直照度模式

     ③应出每个机位的眩光分析图

     ④FOP照度分析

3、TV转播国家、国际比赛模式

     ①应出篮球场的水平照度模式

     ②应出篮球场的垂直照度模式

     ③应出每个机位的眩光分析图

     ④FOP照度分析

4、专业比赛模式

     ①应出篮球场的水平照度模式

5、业余比赛、专业训练模式

     ①应出篮球场的水平照度模式

6、训练和娱乐活动模式

     ①应出篮球场的水平照度模式

七、广告牌照度分析

广告是业主的重要收入之一,广告的照明也显得非常重要。应根据广告的位置单独出图左照度分析,只作垂直照度即可,还应注意广告牌的仰角。

八、清扫模式下的照度分析

1、观众席的清扫模式下的水平照度分析

2、主场地的清扫模式下的水平照度分析

九、应急照明
根据设计规范要求

1、观众席的应急模式下的水平照度分析

2、主场地的应急模式下的水平照度分析

十、控制系统及说明
在控制系统中应有防火应急设计,还应考虑日后场馆举办活动的增容问题。

十一、应出具体育场馆照明的照明灯位及管线路游。

十二、应对照明智能控制系统提出相关的说明。

十三、所有图纸出来后还应出具照明执行标准相应表。

十四、还应出具灯具设备清单,标明灯具设备数量、功率、型号等。

十五、应作不同模式下的灯具数量和功率对比表。
